Solid State Röle SSR Çalışma Prensibi ve Uygulamaları
Solid State Röle SSR Çalışma Prensibi ve Uygulamaları. Solid state röle, geleneksel elektromekanik rölelere kıyasla daha hızlı, daha dayanıklı ve daha güvenilir bir anahtarlama çözümü sunan bir elektrik devresidir.
Bu yazıda, Solid State Rölelerin çalışma prensiplerini, avantajlarını ve çeşitli uygulama alanlarını inceleyeceğiz.
Solid State Röle SSR Çalışma Prensibi
Solid state röleler, elektromekanik rölelerden farklı olarak hareketli parçalar içermez. Bunun yerine, yarı iletken cihazlar, genellikle triyaklar veya yarı iletken anahtarlama bileşenleri kullanılarak kontrol edilen bir devre kullanılır.
Temel çalışma prensibi şu adımları içerir:
- Giriş Sinyali Algılama: SSR, bir giriş sinyali alır. Bu genellikle düşük akım ve düşük gerilimdedir.
- Yarı İletken Anahtarlama: Giriş sinyali, yarı iletken anahtarlama bileşenleri aracılığıyla kontrol edilir. Bu bileşenler genellikle triyak, SCR (Silikon Kontrollü Rectifier) veya MOSFET gibi yarı iletken cihazlardır.
- Anahtarlama Çıkışı: Yarı iletken anahtarlama sonucunda, solid state röle çıkış devresini açar veya kapatır. Bu, yük akımının geçmesine veya kesilmesine olanak tanır.
- Güç Kontrolü: Solid state röle, çalışma sırasında çok az güç tüketir ve çoğu zaman sadece kontrol sinyalini güçlendirmek için kullanılır.

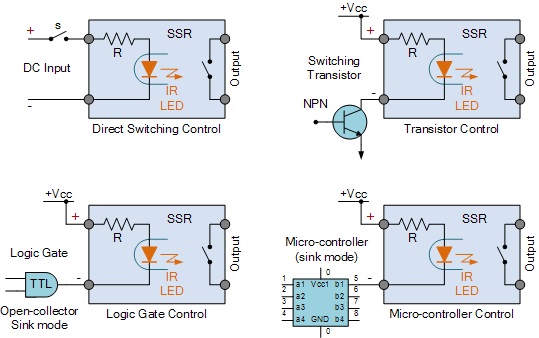

Aşağıda AC ve DC giriş sinyalinde Solid State Rölelerin iç yapısı gösterilmektedir.
Solid State Röle Avantajları
Hızlı Anahtarlama: Solid state röleler, elektromekanik rölelere göre çok daha hızlı anahtarlama sağlar. Bu özellik, zaman hassas uygulamalarda önemlidir.
Dayanıklılık: Hareketli parçalar içermediği için solid state röleler, daha az aşınma ve yıpranma ile daha uzun ömürlüdür.
Düşük Güç Tüketimi: SSR, düşük güç tüketimi ile enerji verimliliği sağlar.
Düşük Gürültü Seviyeleri: Elektromekanik rölelerdeki gibi manyetik alan değişimine bağlı gürültü seviyeleri yoktur, bu da daha sessiz bir çalışma sağlar.
Solid State Rölelerin Uygulama Alanları
Endüstriyel Otomasyon: Fabrikalarda, üretim hatlarında ve endüstriyel otomasyon sistemlerinde solid state röleler, hızlı ve güvenilir anahtarlama için yaygın olarak kullanılır.
Güç Elektroniği: Solid state röleler, güç elektroniği uygulamalarında, özellikle invertörler, güç kaynakları ve motor sürücülerinde kullanılır.
Bina Otomasyonu: Bina otomasyon sistemlerinde, aydınlatma kontrolü, HVAC sistemleri ve güvenlik sistemleri gibi birçok uygulamada solid state röleler tercih edilir.
Tıbbi Cihazlar: Hassas ve hızlı anahtarlama yetenekleri nedeniyle, tıbbi cihazlarda, laboratuvar ekipmanlarında ve diğer sağlık teknolojilerinde solid state röleler sıkça kullanılır.
Sonuç
Solid state röleler, elektrik devrelerinde anahtarlama için modern ve etkili bir çözüm sunar. Hızlı, dayanıklı ve enerji verimli olmaları, birçok endüstriyel ve ticari uygulamada tercih edilmelerini sağlar. Elektrik kontrol sistemlerinin gelişmesiyle birlikte, solid state rölelerin önemi ve kullanım alanları da artmaktadır.
